无线网桥操作

可对无线网桥进行查看无线接入详情、查看端口详情、重启设备等操作。

进入设备管理，在设备列表选择无线网桥进入设备详情界面，可查看设备运行时间、CPU利用率、底噪、内存利用率、SSID/信道、信道宽度等信息。

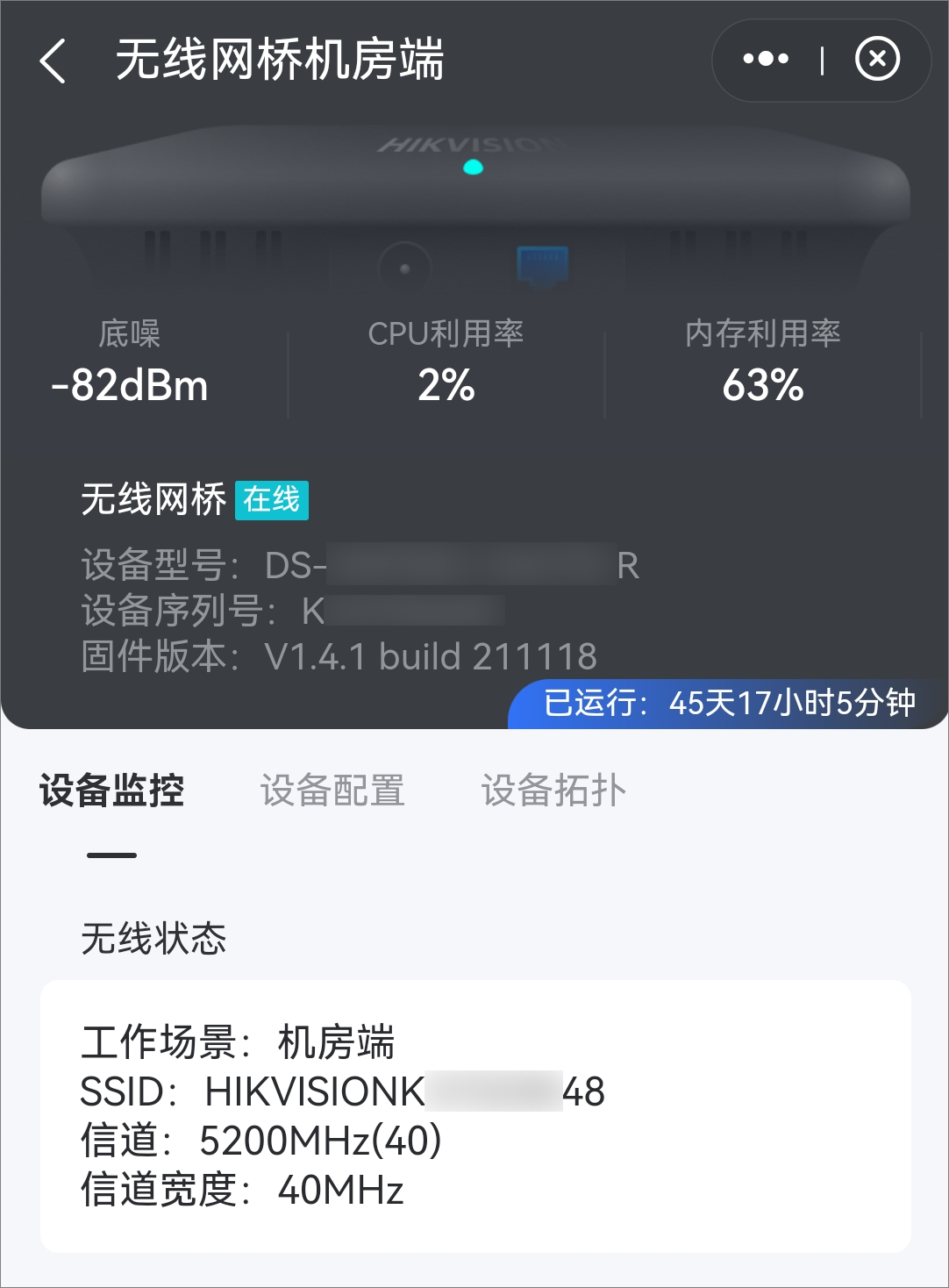

图 1 无线网桥详情

设备监控

无线接入设备

支持查看无线接入当前网桥的设备详情。在无线接入设备区域，点击查看详情可查看接入设备的MAC地址、IPv4地址、信号强度、连接时长、底噪等。

图 2 无线接入详情

端口视图

在图示中查看全部端口状态。

端口列表

通过设备详情界面顶部的交换机图片上端口颜色判断端口状态。交换机图片上的端口与设备实际端口一一对应。

在端口列表可以进行以下操作。

操作	说明
带宽阈值设置	设置带宽阈值对应的显示状态。
查看对端设备详情	对端设备，即与端口连接的设备。在某个端口点击对端设备，可查看对端设备详情，包括连接设备名称、设备型号、设备IP 等。
端口消警	端口处于告警误报状态时，可点击消警消除端口的告警状态，使其恢复成正常状态。
更多设置	端口开关关闭后，端口无数据传输。速率端口数据传输速率。双工端口的双工模式。

可以设置以下参数。

点击设备拓扑图查看网络拓扑图。

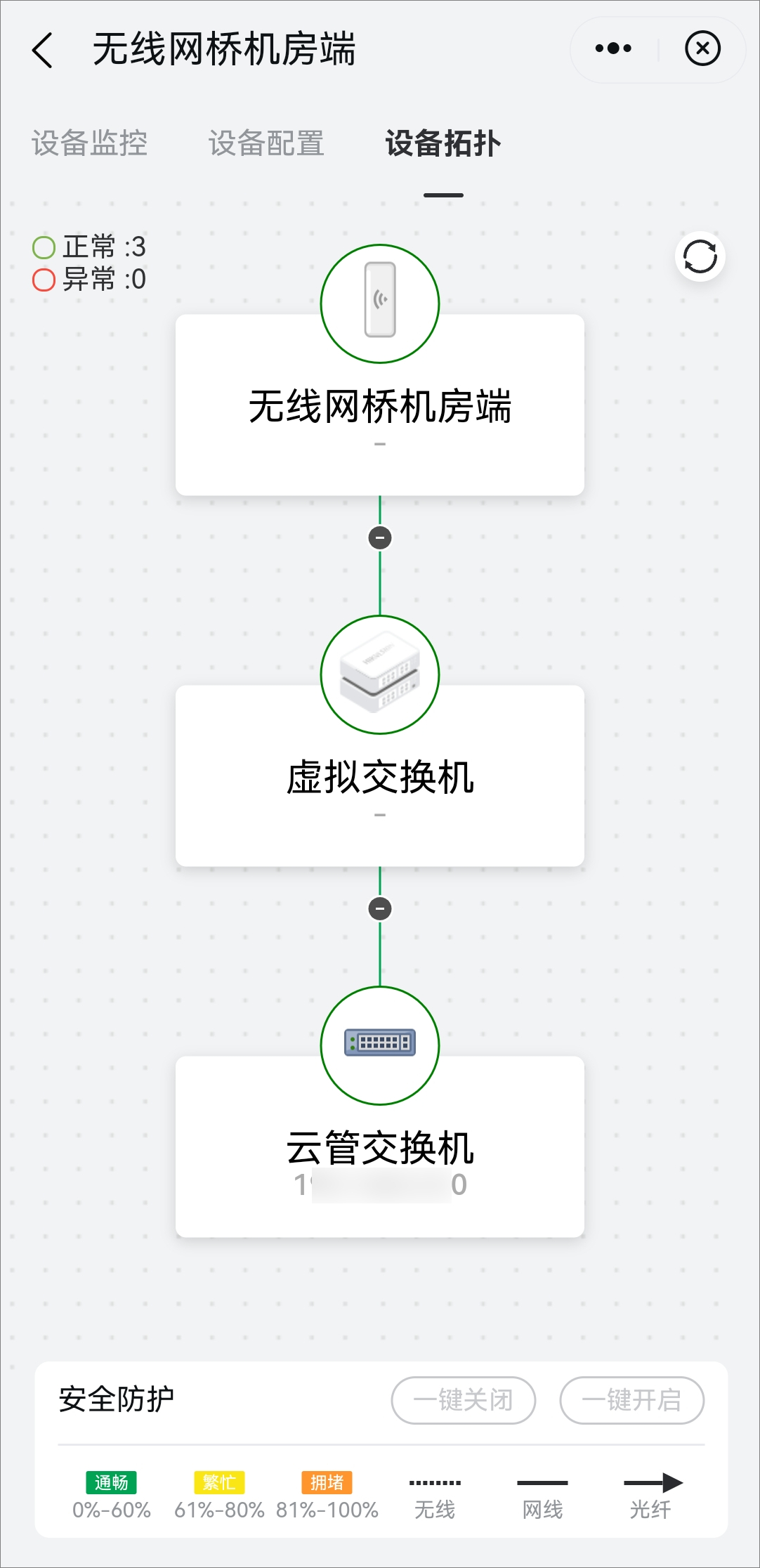

图 3 设备拓扑图

可在拓扑图上进行如下操作。

操作	说明
展开/收起下级节点	点击/展开/收起拓扑节点。说明：支持的设备类型包括交换机、无线网桥、虚拟交换机、网关路由器、网络摄像机、网络硬盘录像机（NVR）、可视对讲设备、门禁设备、报警主机。
查看设备详情	点击拓扑图上的设备卡片查看设备详情。说明：虚拟交换机无法查看详情。
放大/缩小拓扑图	手指向外拉开放大拓扑图，手指捏合缩小拓扑图。
查看故障	如果某个节点标红，该节点设备异常。可点击该节点并查看设备详情和故障根源。说明：在左上角查看异常设备数量。
刷新拓扑图	点击刷新拓扑图。
开启/关闭安全防护	点击一键开启/一键关闭可开启/关闭安全防护。开启后，已接入IPC的端口不允许更换其他设备接入使用。
