单门门禁主机接线端子介绍

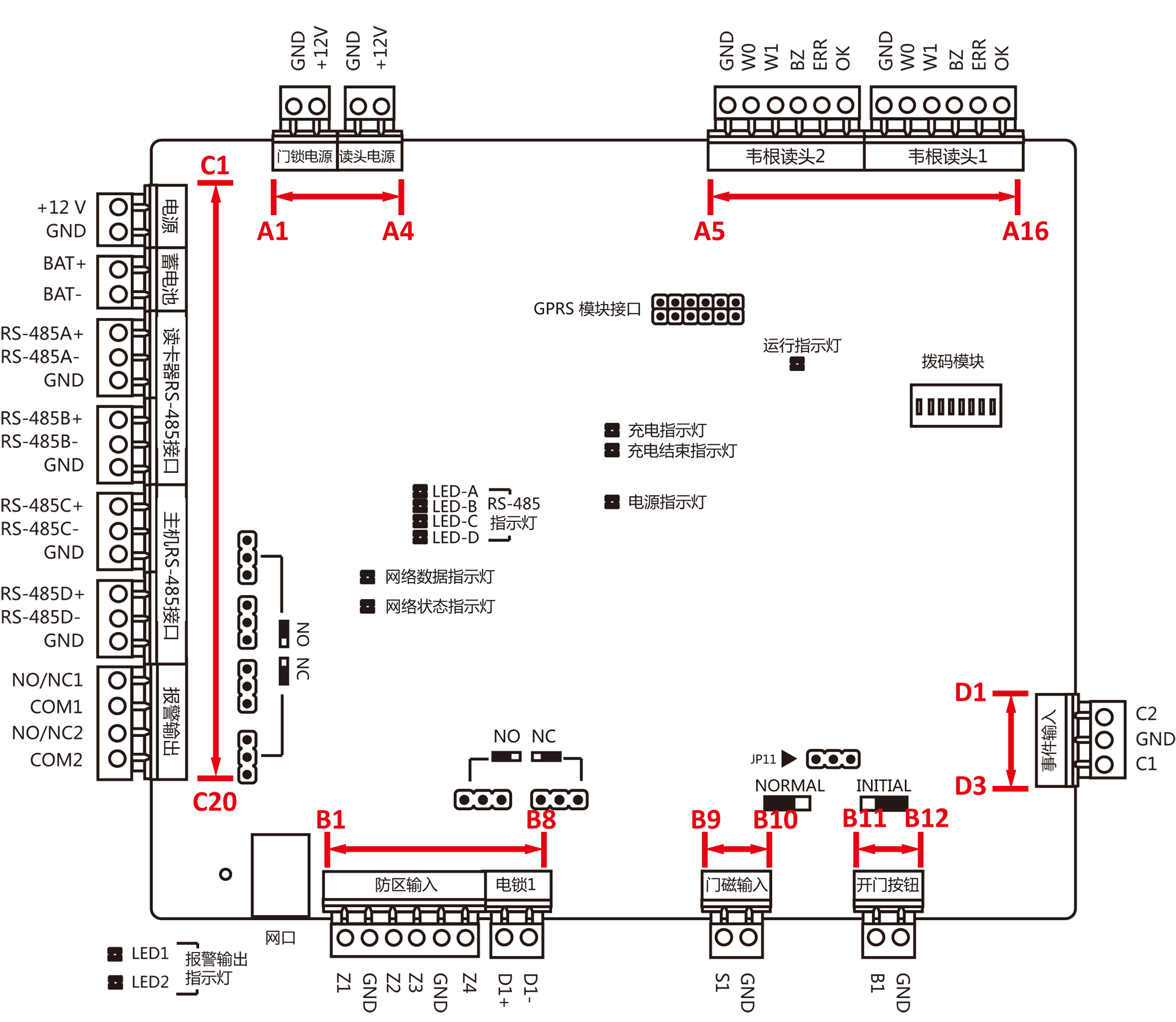

可查看单门门禁主机接线端子及说明。
根据下表查看各端子说明。
|
端子序号 |
单门门禁主机 |
||
|---|---|---|---|
|
A1 |
门锁电源 |
GND |
接地端 |
|
A2 |
+12V |
门锁电源输出 |
|
|
A3 |
读头电源 |
GND |
接地端 |
|
A4 |
+12V |
读头电源输出 |
|
|
A5 |
韦根读头2 |
GND |
接地端 |
|
A6 |
W0 |
韦根读头数据输入Data0 |
|
|
A7 |
W1 |
韦根读头数据输入Data1 |
|
|
A8 |
BZ |
读卡器蜂鸣器控制输出 |
|
|
A9 |
ERR |
读卡器灯号控制输出（无效卡输出） |
|
|
A10 |
OK |
读卡器灯号控制输出（有效卡输出） |
|
|
A11 |
韦根读头1 |
GND |
接地端 |
|
A12 |
W0 |
韦根读头数据输入Data0 |
|
|
A13 |
W1 |
韦根读头数据输入Data1 |
|
|
A14 |
BZ |
读卡器蜂鸣器控制输出 |
|
|
A15 |
ERR |
读卡器灯号控制输出（无效卡输出） |
|
|
A16 |
OK |
读卡器灯号控制输出（有效卡输出） |
|
|
B1 |
防区输入 |
Z1 |
防区报警接入端1 |
|
B2 |
GND |
接地端 |
|
|
B3 |
Z2 |
防区报警接入端2 |
|
|
B4 |
Z3 |
防区报警接入端3 |
|
|
B5 |
GND |
接地端 |
|
|
B6 |
Z4 |
防区报警接入端4 |
|
|
B7 |
电锁 |
D1+ |
门1门锁继电器输出(干接点) |
|
B8 |
D1- |
||
|
B9 |
门磁输入 |
S1 |
门1门磁侦测输入 |
|
B10 |
GND |
信号接地 |
|
|
B11 |
开门按钮 |
B1 |
门1开门按钮输入 |
|
B12 |
GND |
信号接地 |
|
|
C1 |
电源 |
+12V |
DC12V正极输入 |
|
C2 |
GND |
DC12V接地输入 |
|
|
C3 |
蓄电池 |
BAT+ |
DC12V蓄电池正极输入 |
|
C4 |
BAT- |
DC12V蓄电池负极输入 |
|
|
C5 |
读头485接口 |
RS485 A+ |
读卡器RS485+端接入 |
|
C6 |
RS485 A- |
读卡器RS485-端接入 |
|
|
C7 |
GND |
信号接地 |
|
|
C8 |
RS485 B+ |
读卡器RS485+端接入 |
|
|
C9 |
RS485 B- |
读卡器RS485-端接入 |
|
|
C10 |
GND |
信号接地 |
|
|
C11 |
主机485接口 |
RS485C+ |
上行RS485+通信输出 |
|
C12 |
RS485C- |
上行RS485-通信输出 |
|
|
C13 |
GND |
信号接地 |
|
|
C14 |
RS485D+ |
预留 |
|
|
C15 |
RS485D- | ||
|
C16 |
GND |
||
|
C17 |
报警输出 |
NO/NC1 |
报警继电器1输出（干接点） |
|
C18 |
COM1 |
||
|
C19 |
NO/NC2 |
报警继电器2输出（干接点） |
|
|
C20 |
COM2 |
||
|
D1 |
事件输入 |
C2 |
事件报警输入2 |
|
D2 |
GND |
信号接地 |
|
|
D3 |
C1 |
事件报警输入1 |
|
-
事件报警输入硬件接口为常开型，正常情况处于断开状态，故只支持接入常开信号，事件报警输入联动可联动主机蜂鸣器输出、读卡器蜂鸣器输出、报警继电器输出和门锁继电器打开和关闭。
-
防区报警输入联动只支持联动报警继电器输出。
-
RS-485读卡器ID请设定成1到2。下表说明门序号与RS-485读卡器ID之间的关系。
门序号
RS-485 读卡器ID
说明
门一
1
进门
2
出门
-
韦根读卡器1对应门1的进门读卡器，韦根读卡器2对应门1的出门读卡器。详见下表。
门序号
韦根读卡器ID
说明
门一
1
进门
2
出门
