门禁主机指示灯及开关组件介绍
可查看门禁主机上的指示灯以及开关组件位置以及其说明。

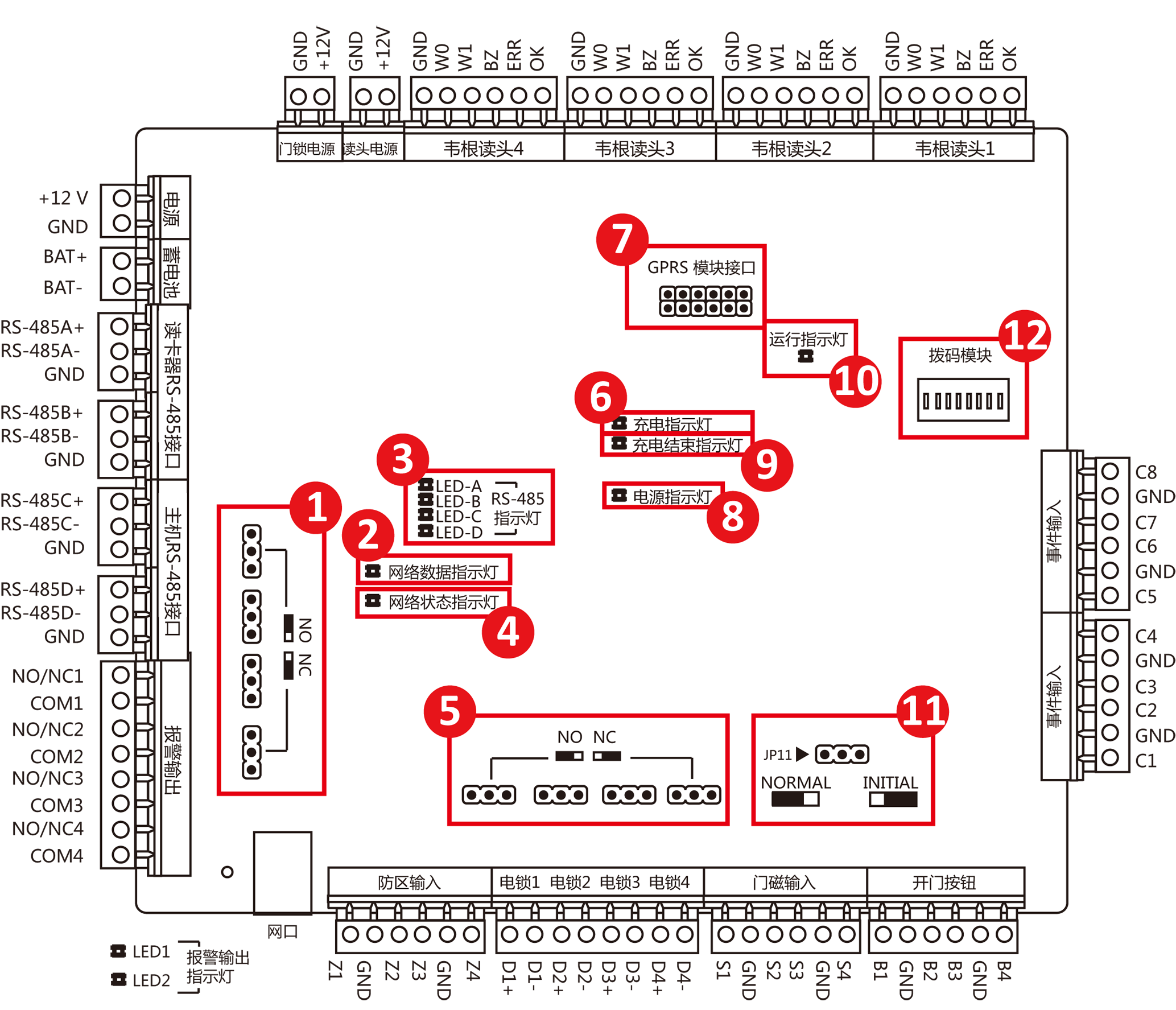

以四门禁主机为例，可在图中查看主机上指示灯和开关组件的位置。
图 1 四门禁控制主机指示灯及开关组件示意图
可在表格中查看门禁主机上各指示灯及开关组件的说明。
|
序号 |
指示灯及开关组件说明 |
||
|
单门门禁主机 |
双门门禁主机 |
四门门禁主机 |
|
|
1 |
报警继电器输出状态(NC/NO) |
||
|
2 |
网络数据指示灯 |
||
|
3 |
RS-485通讯指示灯 |
||
|
4 |
网络状态指示灯 |
||
|
5 |
门锁继电器输出状态(NC/NO)选择 |
||
|
6 |
设备充电指示灯 |
||
|
7 |
GPRS模块 注意：
仅型号中带有-G的设备支持GPRS模块相关功能。 |
||
|
8 |
电源指示灯 |
||
|
9 |
充电结束指示灯 |
||
|
10 |
运行指示灯 |
||
|
11 |
硬件初始化或一般工作选择 |
||
|
12 |
主板拨码开关 |
||
