安装设备

安装设备

通过安装挂板安装设备。

说明：

请确保用以安装设备的墙壁可以承受该设备3倍以上的重量。

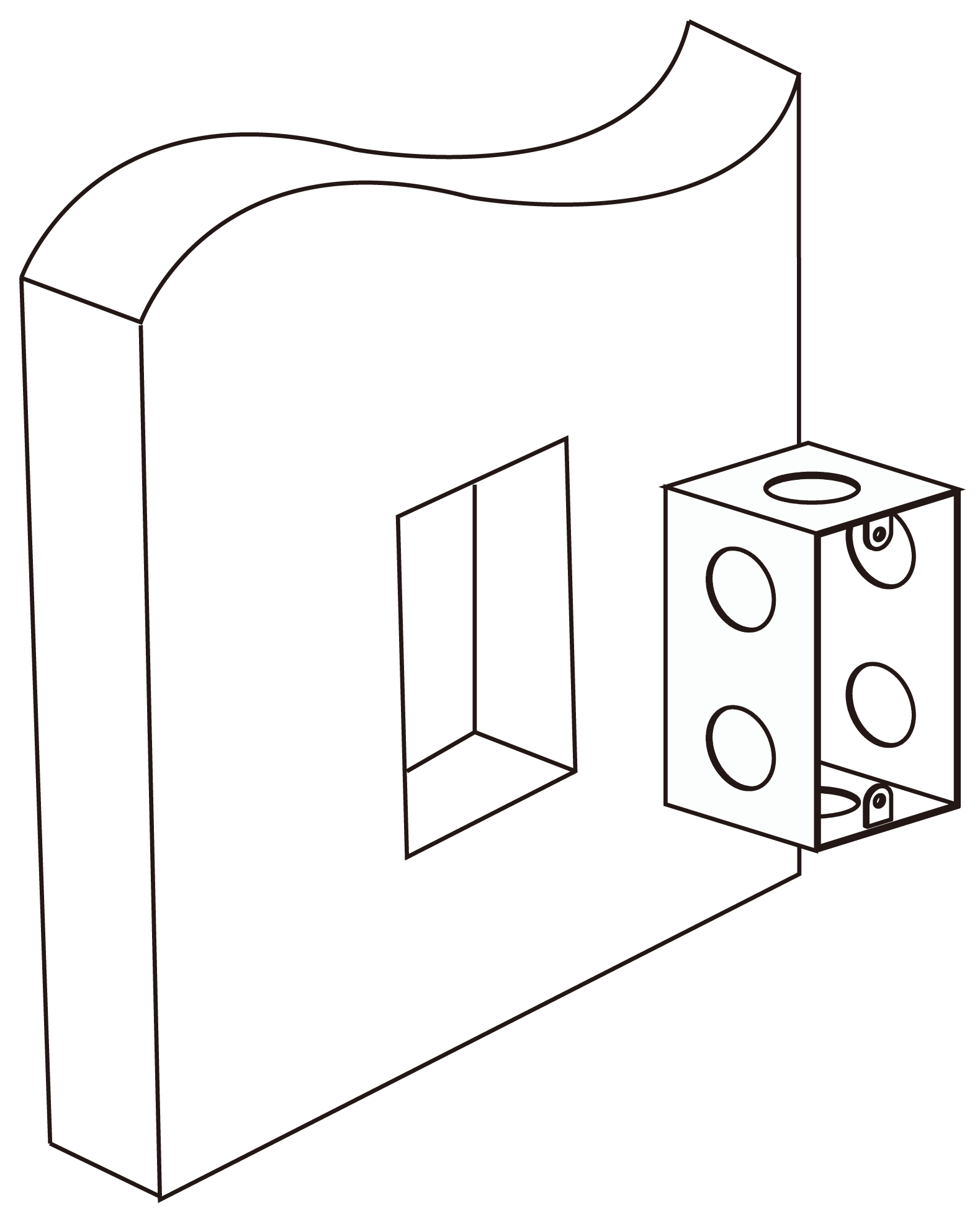

  1. 在墙面安装86暗盒或120暗盒。
    说明：

    本手册中的图片均为示意图，请以实物为准。

    图 1. 安装暗盒

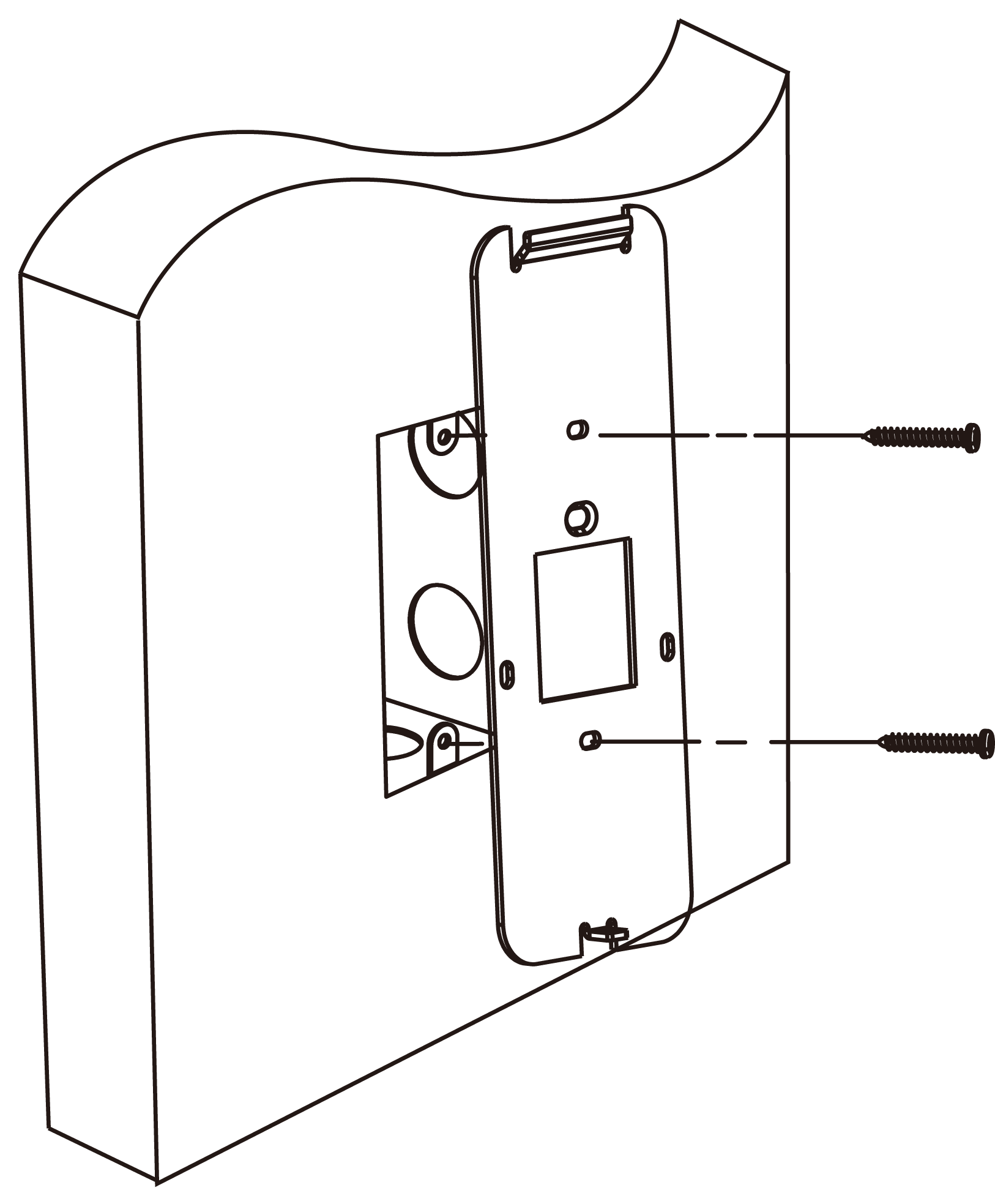

  2. 将设备钣金挂板用两枚螺丝固定在暗盒上。
    图 2. 安装挂板
  3. 将线缆接入一体机背面端口中，将多余线缆藏于藏线盒中。

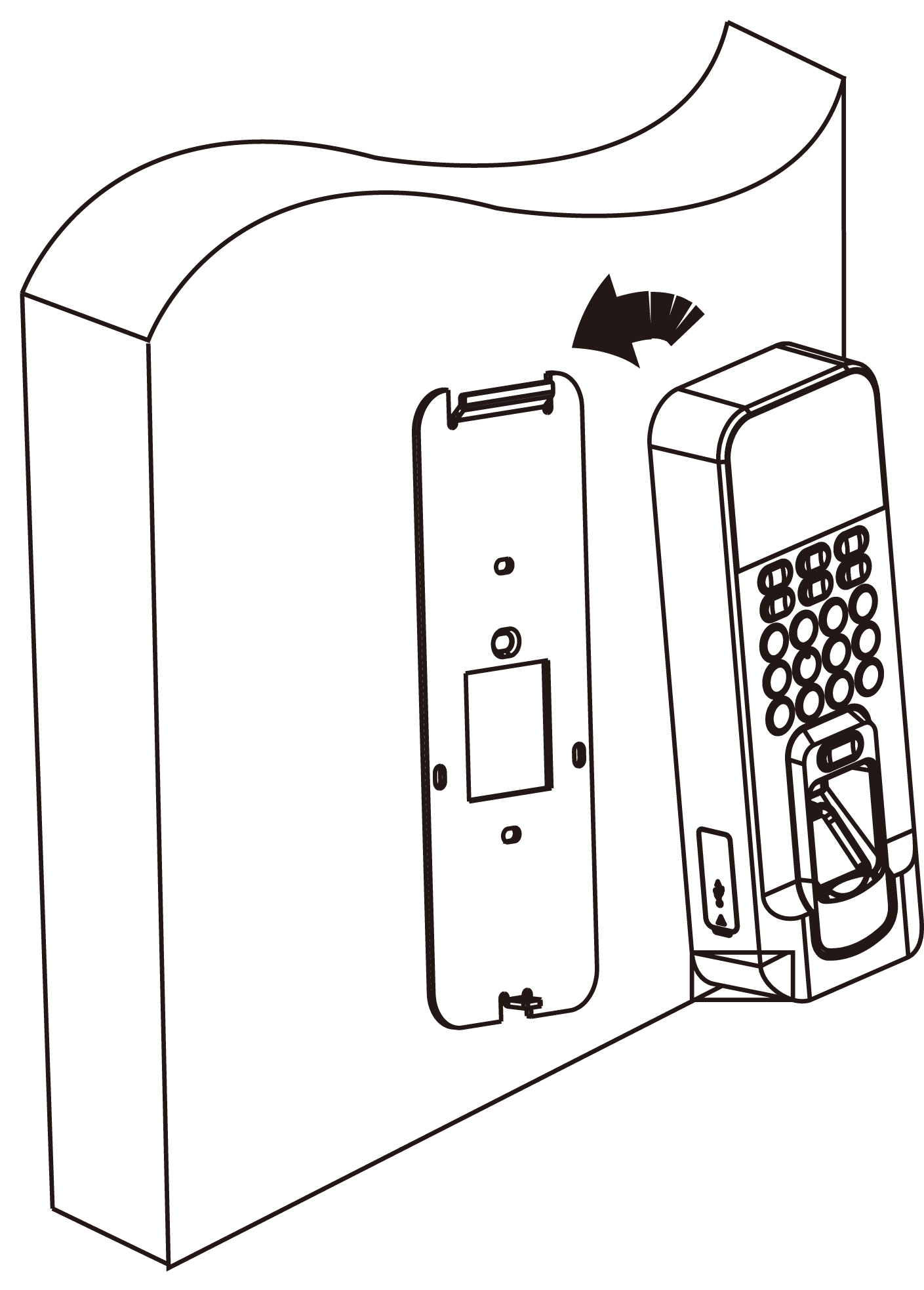

  4. 对齐一体机与挂板，并将一体机扣于挂板上。

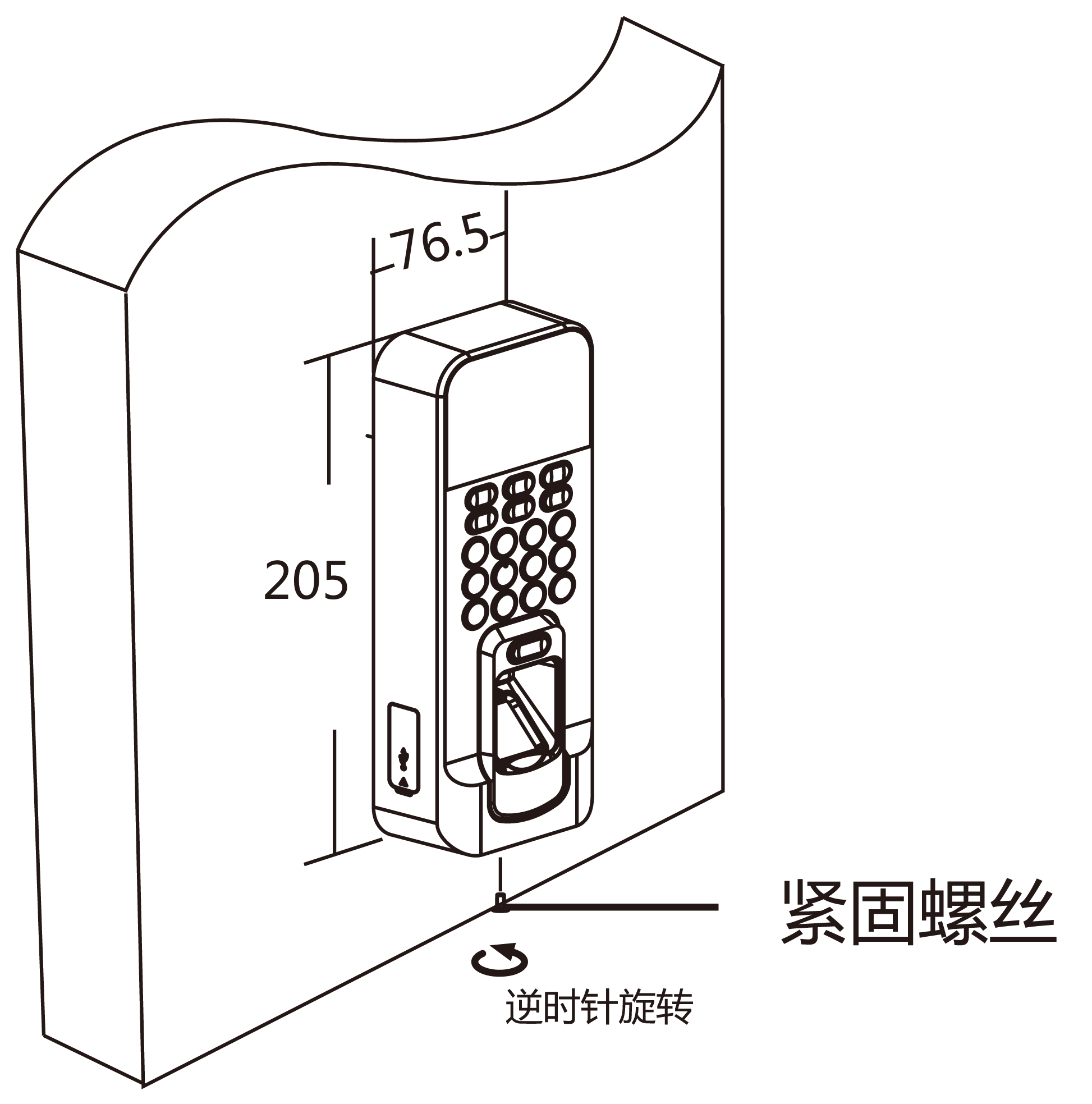

  5. 拧紧一体机底部螺丝，完成安装。
    图 3. 固定设备
